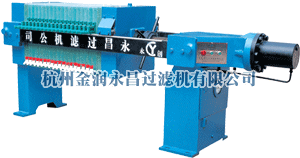

XZ630 廂式壓濾機

型號	過濾 面積m2	濾室總 容量 L	濾板數量 （塊）	濾室 數量 pcs	濾餅 厚度 mm	外形 尺寸 長×寬×高mm	整機 質量 kg	進料管 口直徑 Φmm	洗滌出液 管孔直徑 Φmm
XZ8/630-U	8	100	12	13	25	2238x1030x1178	1460	65	38
XZ10/630-U	10	125	15	16	25	2391x1030x1178	1520
XZ12/630-U	12	150	18	19	25	2544x1030x1178	1580
XZ14/630-U	14	175	22	23	25	2748x1030x1178	1670
XZ16/630-U	16	200	25	26	25	2901x1030x1178	1730
XZ18/630-U	18	225	28	29	25	3054x1030x1178	1790
XZ20/630-U	20	250	31	32	25	3207x1030x1178	1860
XZ25/630-U	25	313	39	40	25	3615x1030x1178	2030
XZ28/630-U	28	350	44	45	25	3870x1030x1178	2130
XZ32/630-U	32	400	51	52	25	4227x1030x1178	2280

注：1、標準產品濾餅厚度為25mm，如果需要增厚工減薄濾餅，請垂詢。
        2、還有入料壓力為1.6MPa,2.0MPa機型,具體參數請垂詢。

　　630型廂式壓濾機由機架、過濾及傳動系統等組成。

　　機架

　　由尾板絲母支架、橫梁連接而成，用于支撐濾板及傳動機構。

　　過濾系統

　　由濾板和濾布組成。用泵將待過濾的懸浮液輸送到已壓緊的

　　各個濾室中，懸浮液中的液體透過濾布，通過各濾板上的濾液孔排至機外，懸浮液中的固體顆粒則積聚于濾室中，并逐漸形成濾餅，濾餅充滿濾室即完成一個過濾循環。

　　傳動系統

　　由絲母、絲桿和手動液壓站組成。壓緊濾板時，首先用手扳動絲杠手輪，使頭板前進，待濾板初步壓緊后改用液壓頂緊，當壓力達到20MPa時停止加壓，并用緊固鎖緊螺母(但一定注意，液壓頂緊行程不得超過50mm，如行程已到50mm，但壓力仍未達到20MPa時，可松開液壓系統，重新扳緊絲杠后，再行加壓)。反之則可松開濾板。
